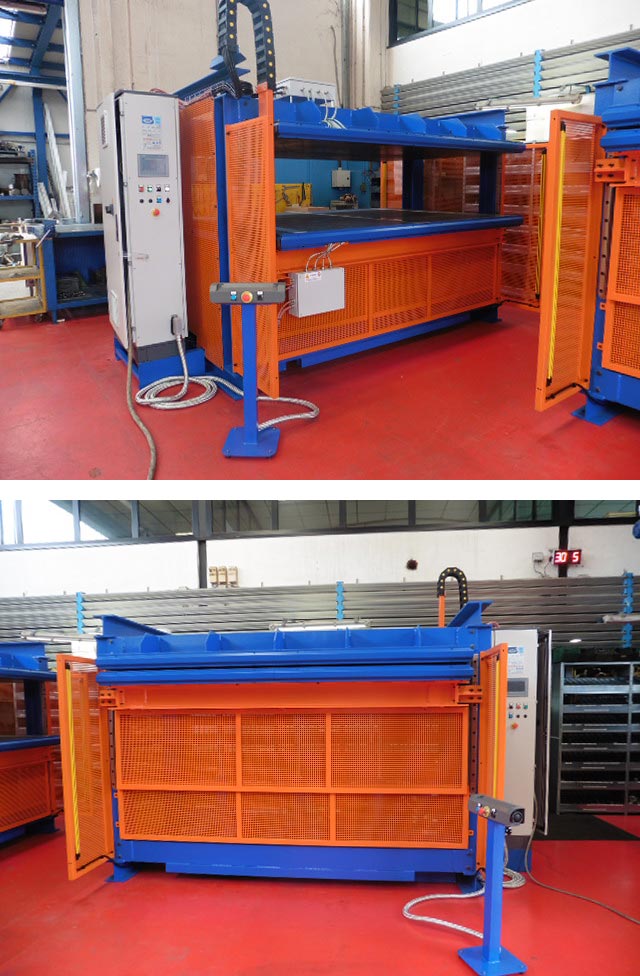

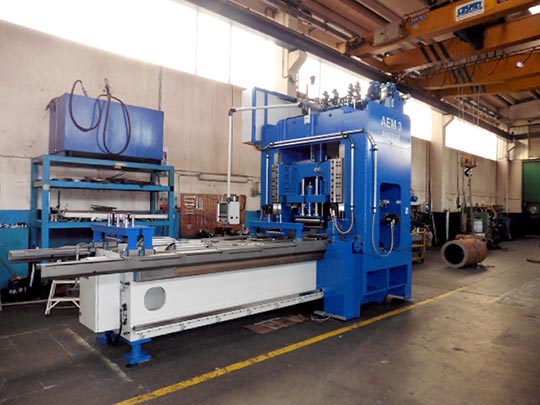

Pressa a montante mobile a velocità costante.
Forza di spinta verticale durante la traslazione 150 Tonn suddivisi in n°2 cilindri da 75 tonn/cad
Velocità di discesa rapida 20 mm/sec
Velocità di lavoro 5 mm/sec
Velocità di salita rapida 20 mm/sec
Velocità di traslazione in lavoro 28mm/sec regolabile
Corsa del cilindro 300mm
Luce fra i piani aperti (senza supporti e rullo montati) circa 800mm
Altezza piano di lavoro da terra circa 1.000mm
Corsa longitudinale del portale circa 3.000mm regolabile elettronicamente tramite ausilio di trasduttore rotatorio posto sui motoriduttori di traslazione
Larghezza del piano di lavoro circa 1.300mm
Lunghezza del piano di lavoro circa 5.000 mm
"La velocità di discesa della pressa passa automaticamente alla velocità di lavoro dopo aver raggiunto una certa pressione
L’azionamento della macchina è di tipo elettromeccanico per la traslazione del montante, mentre è del tipo idraulico il movimento dei cilindri pressa

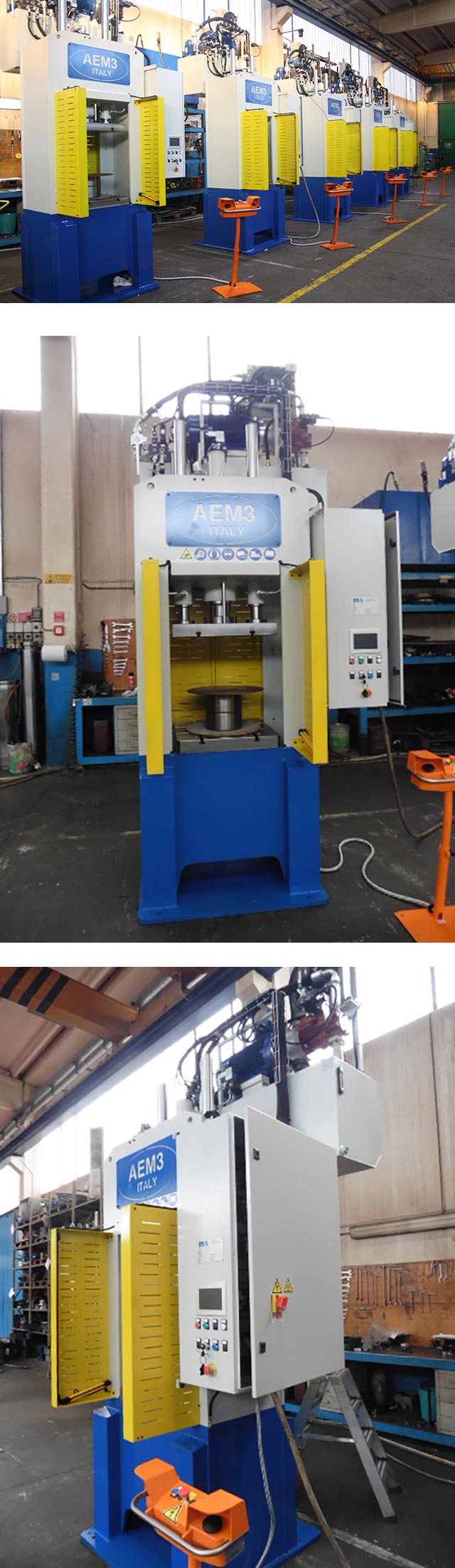

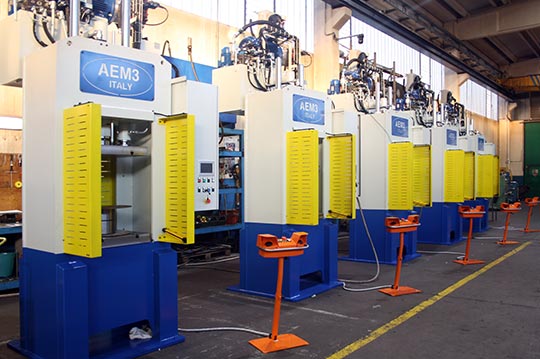

N°6 presse per elevate produzioni.
Protezione anteriore barriera fotoelettrica
Protezione posteriore rete fissa avvitata
Protezione laterale dx strutturalmente chiusa
Protezione laterale sx strutturalmente chiusa
Piano inferiore - lavorazioni / Cave per dadi a T a richiesta del cliente
Piano mobile - lavorazioni / Cave per dadi a T a richiesta del cliente
Potenza installata 22 KW
Forza di spinta cilindro principale 10-60 Tonn
Luce orizzontale lato operatore 700 mm
Luce verticale 700 mm
Corsa cilindro principale 500 mm
Altezza del piano di lavoro da terra 1000 mm
Dimensione del piano di lavoro inferiore 600x500 mm
Dimensione del piano di lavoro mobile 600x500 mm
Velocità di discesa rapida 300 mm/sec
Velocità di lavoro 20 mm/sec
Velocità di salita rapida 300 mm/sec
Pressa per stampaggio raccorderie.
Protezione anteriore barriere ottiche
Protezione posteriore carter avvitati
Protezione laterale dx carter avvitati
Protezione laterale sx carter avvitati
Piano inferiore - lavorazioni / Cave per dadi a T a richiesta del cliente
Piano mobile - lavorazioni / Cave per dadi a T a richiesta del cliente
Potenza installata 80 KW
Forza di spinta cilindro principale 350 Tonn
Luce orizzontale lato operatore 1000 mm
Luce orizzontale laterale 1000 mm
Luce verticale 1.400 mm
Corsa cilindro principale 1.000 mm
Altezza del piano di lavoro da terra 850 mm
Dimensione del piano di lavoro inferiore 1000x1000 mm
Dimensione del piano di lavoro mobile 1000x1000 mm
Velocità di discesa rapida 200 mm/sec
Velocità di lavoro 20 mm/sec
Velocità di salita rapida 200 mm/sec

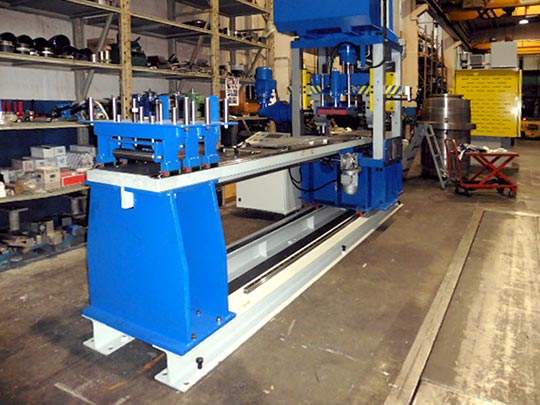

pressa per dissipatori calore.

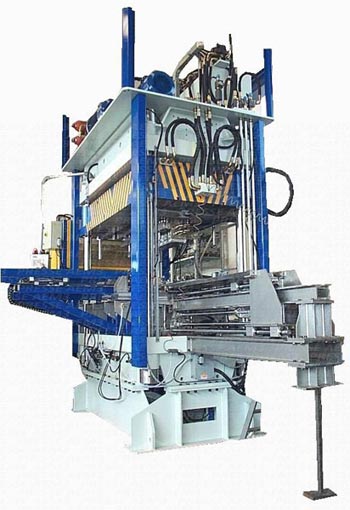

Pressa potenza 60 tonn munita di sistema di movimentazione dissipatori durante le operazioni di pressatura.

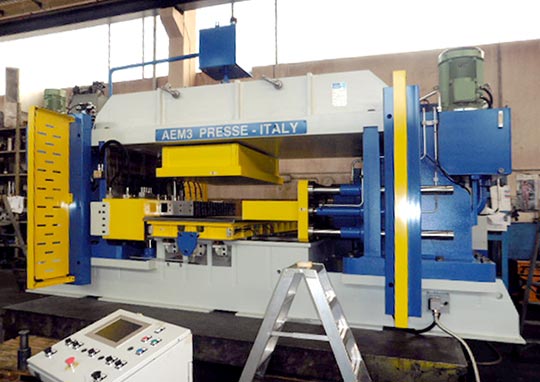

Pressa orizzontale potenza 600tonn per dissipatori di calore.
Piano di carico e scarico pezzo perpendicolare al piano di pressata orizzontale
Potenza installata 52 KW
Forza di spinta cilindro principale 600 Tonn
Corsa cilindro principale 600 mm
Altezza del piano di lavoro da terra 900 mm
Dimensione del piano di lavoro utile 1600x1000 mm
Velocità di uscita rapida 50 mm/sec
Velocità di lavoro 5 mm/sec
Velocità di rientro rapido 50 mm/sec

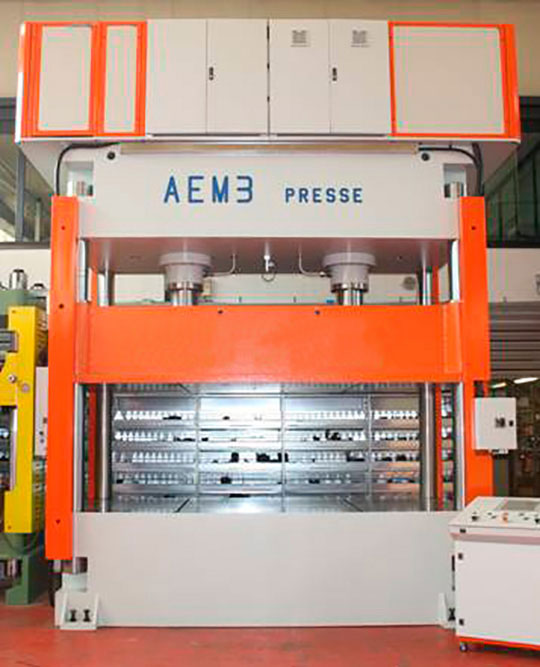

Pressa con piani di riscaldo per stampaggio padiglioni auto.
Pressa completi di piani di riscaldo
Piano inferiore - lavorazioni / Cave per dadi a T a richiesta del cliente
Piano mobile - lavorazioni / Cave per dadi a T a richiesta del cliente
Potenza installata 55 KW
Forza di spinta cilindro principale 100 Tonn
Luce orizzontale lato operatore 2700 mm
Luce orizzontale laterale 2000 mm
Luce verticale 1400 mm
Corsa cilindro principale 1200 mm
Altezza del piano di lavoro da terra 1100 mm
Dimensione del piano di lavoro inferiore 3200x1600 mm
Dimensione del piano di lavoro mobile 3200x1600 mm
Velocità di discesa rapida 350 mm/sec
Velocità di lavoro 3.5 mm/sec
Velocità di salita rapida 350 mm/sec
Pressa 1000 tonn per prova stampi e miniserie.
Protezione anteriore barriere fotoelettriche
Protezione posteriore barriere fotoelettriche
Protezione laterale Sx carter avvitati
Protezione laterale dx carter avvitati
Piano inferiore - lavorazioni / Cave per dadi a T a richiesta del cliente
Piano mobile - lavorazioni / Cave per dadi a T a richiesta del cliente
Potenza installata 68 KW
Forza di spinta cilindro principale 1000 Tonn
Forza di spinta cilindri compensatori 200 Tonn
Luce orizzontale lato operatore 5600 mm
Luce orizzontale laterale 1490 mm
Luce verticale 1500 mm
Corsa cilindro principale 1000 mm
Corsa cilindri compensatori 250 mm
Altezza del piano di lavoro da terra 1420 mm
Dimensione del piano di lavoro inferiore 4750x2320 mm
Dimensione del piano di lavoro mobile 4750x2320 mm
Velocità di discesa rapida 150 mm/sec
Velocità di lavoro 4-12 mm/sec
Velocità di salita rapida 60 mm/sec
Pressa imbutitura acciaio inox e superleghe.
Protezione anteriore - BARRIERA FOTOELETTRICA
Protezione posteriore - CARTER FISSI AVVITATI
Protezione laterale dx - LATO CHIUSO
Protezione laterale sx - LATO CHIUSO
Piano inferiore - lavorazioni / Cave per dadi a T a richiesta del cliente
Piano mobile - lavorazioni / Cave per dadi a T a richiesta del cliente
Potenza installata 30 KW
Forza di spinta cilindro principale 300 Tonn
Forza di spinta cilindro premi lamiera 30 Tonn
Luce orizzontale lato operatore 1340 mm
Luce verticale 800 mm
Corsa cilindro principale 700 mm
Corsa cilindro premi lamiera 300 mm
Altezza del piano di lavoro da terra 1200 mm
Dimensione del piano di lavoro inferiore 1200x800 mm
Dimensione del piano di lavoro mobile 1200x800 mm
Dimensione del piano di lavoro premi lamiera 860x500 mm
Velocità di discesa rapida 100 mm/sec
Velocità di lavoro 3 mm/sec
Velocità di salita rapida 100 mm/sec
.
PRESSA ADATTA ALLE LAVORAZIONI DI RADDRIZZATURA DI GROSSE CARPENTERIE.
- CON QUESTA TIPOLOGIA DI PRESSA E’ POSSIBILE LAVORARE DA QUALSIASI PARTE IL PEZZO DA RADDRIZZARE SENZA MUOVERLO DALLA POSIZIONE INIZIALE.
- PRESSA A TESTA MOBILE CON MOVIMENTI MOTORIZZATI
- POTENZA 400TON
- PIANO DI LAVORO UTILE 4000x2000MM
- LUCE FRA PISTONE E PIANO LAVORO 800MM
- CORSA 500MM
- VELOCITÀ DI DISCESA / SALITA 28MM/SEC
- VELOCITÀ DI LAVORO 3MM/SEC
- MOTORE INSTALLATA 15kW
- COMPLETA DI N° 04 COPPIE DI CILINDRI PER SOLLEVAMENTO MATERIALE CON CORSA 50MM
- COMANDO DELLA PRESSA AD ALETTODISTRIBUTORE CON SISTEMA D’AUTOAPPRENDIMENTO
- COMANDO DELLA PRESSA A PULSANTIERA TIPO “CARROPONTE”
- PRESSA DOTATA DI SISTEMA PER “INDUSTRIA 4.0” CON PLC INDUSTRIALE COLLEGATO AL SISTEMA PLC AZIENDALE
- COMPLETA DI FINECORSA PER LA REGOLAZIONE DELLA CORSA IN SALITA/DISCESA, DESTRA/SINISTRA E AVANTI/INDIETRO
- DIMENSIONI D’INGOMBRO PRESSA 6000x4500x3700MM
- PESO 42.000KG

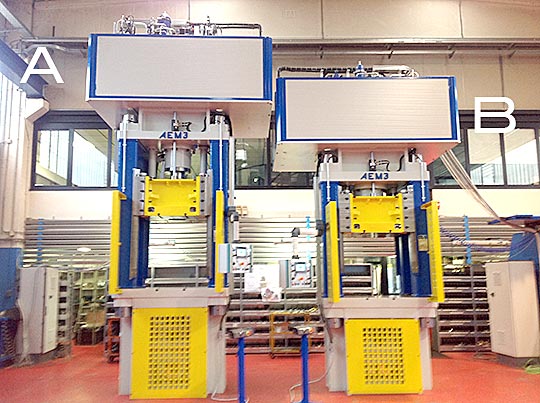

IMPIANTO PER IMBUTITURA PROFONDA.
PRESSA "A"
- FORZA DI SPINTA CILINDRO PRINCIPALE 120 Tonn.
- FORZA DI TRAZIONE CILINDRO PRINCIPALE 20 Tonn.
- FORZA DI SPINTA CILINDRO PREMILAMIERA 60 Tonn.
- LUCE ORIZZONTALE PIANO OPERATORE 845/1020 mm. mm.
- LUCE VERTICALE 1200 mm.
- CORSA CILINDRO PRINCIPALE 950 mm.
- CORSA CILINDRO PREMILAMIERA 400 mm.
- ALTEZZA DEL PIANO DI LAVORO DA TERRA 1510/1570 mm.
- DIMENSIONE PIANO LAVORO INFERIORE 800X800 mm. / 1000X1000 mm.
- DIMENSIONE PIANO LAVORO MOBILE 800X800 mm. / 1000X1000 mm.
- DIMENSIONE PIANO LAVORO PREMILAMIERA 550X550 mm. / 600X600 mm.
- VELOCITA' DISCESA RAPIDA 500 mm./sec.
- VELOCITA' DI LAVORO 36/70 mm./sec.
- VELOCITA' DI SALITA RAPIDA 500 mm./sec.
- CILINDRO ESTRATTORE AL CENTRO DEL PIANO MOBILE POTENZA 10 Tonn. CORSA 300 mm.
PRESSA "B"
- FORZA DI SPINTA CILINDRO PRINCIPALE 200 Tonn.
- FORZA DI TRAZIONE CILINDRO PRINCIPALE 25 Tonn.
- FORZA DI SPINTA CILINDRO PREMILAMIERA 100 Tonn.
- LUCE ORIZZONTALE PIANO OPERATORE 920/1020 mm.
- LUCE VERTICALE 1100 mm.
- CORSA CILINDRO PRINCIPALE 700 mm.
- CORSA CILINDRO PREMILAMIERA 300 mm.
- ALTEZZA DEL PIANO DI LAVORO DA TERRA 1400 mm.
- DIMENSIONE PIANO LAVORO INFERIORE 900X900 mm. / 1000X1000 mm.
- DIMENSIONE PIANO LAVORO MOBILE 900X900 mm. / 1000X1000 mm.
- DIMENSIONE PIANO LAVORO PREMILAMIERA 600X600 mm. / 600X600 mm.
- VELOCITA' DISCESA RAPIDA 500 mm./sec.
- VELOCITA' DI LAVORO 27/63 mm./sec.
- VELOCITA' DI SALITA RAPIDA 500 mm./sec.
- CILINDRO ESTRATTORE AL CENTRO DEL PIANO MOBILE POTENZA 3 Tonn. CORSA 200 mm.

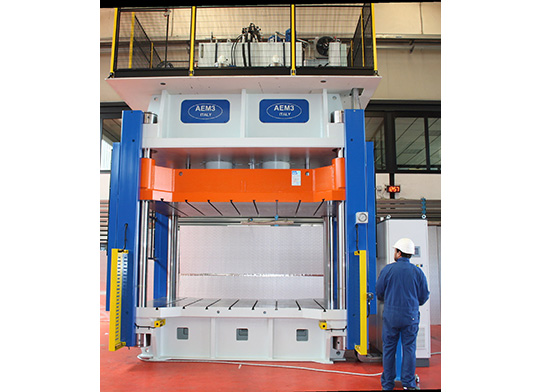

PRESSE ADATTE ALLA PRODUZIONE DI FUSTI IN ACCIAIO INOX.
AEM3
PRESSA
- POTENZA DI SPINTA 300 Tonn
- POTENZA ELETTRICA TOTALE INSTALLATA 30+30 Kw
- LUCE LATO OPERATORE 3000 mm.
- LUCE LATERALE 1300 mm.
- LUCE VERTICALE CON PRESSA COMPLETAMENTE APERTA 1300 mm.
- LUCE VERTICALE CON PRESSA COMPLETAMENTE CHIUSA 300 mm.
- DIMENSIONI AREA DI LAVORO 3000X1700 mm.
- CORSA DEI CILINDRI 1000 mm.
- ALTEZZA PIANO DI LAVORO 900 mm.
- INGOMBRO PRESSA 4000X2300 mm. ALTEZZA 5500 mm.
- VELOCITA' DI DISCESA RAPIDA 200 mm./sec.
- VELOCITA' DI LAVORO ALLA MASSIMA POTENZA 5 mm./sec.
- VELOCITA' DI SALITA RAPIDA 200 mm./sec.
PRESSA CONCEPITA CON UN SISTEMA DI IMPIANTISTICA OLEODINAMICA ED ELETTRICA CON ASSERVIMENTI E MOTORI AD INVERTER A CONTROLLO VETTORIALE PER CONTENIMENTO ENERGETICO
RISPARMIO ENERGETICO FINO AL 40%
PRESSA IN FASE DI ULTIMAZIONE

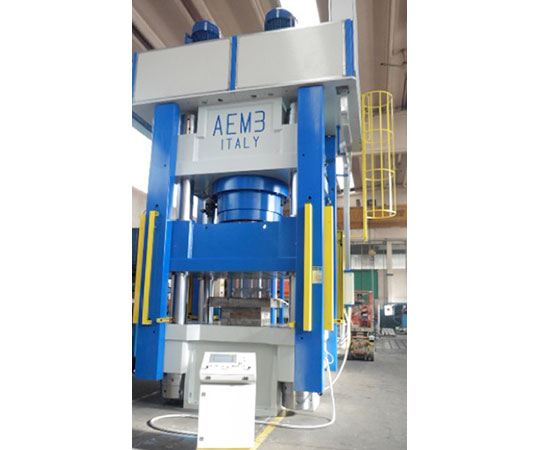

PRESSA “PROVASTAMPI” GROSSE DIMENSIONI. CLIENTE CHE LAVORA NEL SETTORE “AUTOMOTIVE / LAMIERE” PER STAMPAGGIO.
- POTENZA 2000 TON
- LUCE FRA LE COLONNE 1600X1000mm
- PIANO DI LAVORO UTILE DA 1600X1600mm
- LUCE FRA I PIANI APERTI 1400mm
- CORSA DEL PISTONE 1000mm
- VELOCITA’ DI DISCESA/SALITA 200mm/sec
- VELOCITA’ DI LAVORO 25-8mm/sec
- IMPIANTO OLEODINAMICO MARCA “REXROTH”
- IMPIANTO ELETTRICO MARCA “SIEMENS” E PANNELLO OPERATORE MARCA “PROFACE”
- COMPLETA DI SCALA PER ACCESSO NELLA PARTE SUPERIORE DELLA CENTRALINA
- COMPLETA DI N° 02 “SITEMA” PER CONTROLLO ANTICADUTA
PRESSA PER FIBRA di CARBONIO.
- FORZA DI LAVORO REGOLABILE 50 - 1.000 ton.
- LUCE UTILE TRA LE COLONNE LATO OPERATORE 2100 mm.
- LUCE UTILE TRA LE COLONNE LATERALI 1100 mm.
- CORSA DEL PIANO MOBILE 1600 mm.
- LUCE TRA I PIANI DI LAVORO APERTI 2500 mm.
- LUCE TRA I PIANI DI LAVORO CHIUSI 900 mm.
- VELOCITA' DI AVVICINAMENTO 300 mm/sec.
- VELOCITA' DI RALLENTAMENTO 80 mm/sec.
- VELOCITA' DI LAVORO 0 - 10 mm/sec.
- VELOCITA' DI RITORNO 300 mm/sec.
- SERBATOIO CON PORTATA DI CIRCA 1600 lt.
- POTENZA DEI MOTORI INSTALLAA CIRCA 110 Kw.
- LATI COMPLETAMENTE CHIUSI PER ASPIRAZIONE FUMI
PRESSA ADATTA ALLE LAVORAZIONI DI FORGIATURA A CALDO DEI PEZZI IN OTTONE E ALLO STAMPAGGIO A FREDDO DI PARTICOLARI IN METALLO.
- PRESSA A “SPALLE CHIUSE” CON GUIDE PRISMATICHE
- POTENZA 1000TON
- PIANO UTILE DI LAVORO 1500x1500MM
- LUCE FRA PISTONE E PIANO INFERIORE 900MM
- CORSA DEL PISTONE 400MM
- VELOCITÀ DI AVVICINAMENTO 200MM/SEC
- VELOCITÀ DI LAVORO REGOLABILE AUTOMATICAMENTE IN BASE ALLO SFORZO CHE TROVA 25-5MM/SEC
- VELOCITÀ DI RITORNO 200MM/SEC
- PRESSA DOTATA DI PREMILAMIERA DA 300TON CORSA 200MM CON PIANO DI LAVORO DA 860x420MM
- PIANO IFERIORE DOTATO DI N° 40 FORI DIAM. 40MM PER PASSAGGIO CANDELE
- PRESSA DOTATA DI SISTEMA AD AUTOAPPRENDIMENTO CON PLC “SIEMENS” E TOUCH SCREEN MARCA “PRO FACE”
- POSSIBILITÀ DI SALVARE FINO A 200 PROGRAMMI DIVERSI
- IMPIANTO OLEODINAMICO MARCA DENISON/PARKER
- BARRIERE OTTICHE DI LIVELLO IV MARCA “KEYENCE” MONTATE SUL LATO OPERATORE E PROTEZIONE FISSA IN RETE SUL LATO OPPOSTO OPERATORE
- MOTORI INSTALLATI CON POTENZA TOTALE DI CIRCA 95kW
- DIMENSIONI D’INGOMBRO PRESSA 3.300x2.500x5.500mm
- PESO 40.000Kg
IMPIANTO PRESSA CALIBRATRICE 4000 ton. CALIBRATURA TUBI SALDATI, ricavati da lamiera da diam. 168mm a diam. 1250mm - spessori da 10mm a 70mm in acciaio inox, duplex e superduplex.
POTENZA IN ESTRAZIONE 250 ton. - CARICO TUBO SU RULLIERA DI MOVIMENTAZIONE ANTERIORE E POSTERIORE - TRASLAZIONE E ROTAZIONE TUBO COMPLETAMENTE AUTOMATIZZATI SENZA L’AUSILIO DEL CARROPONTE - ESTRATTORI CON POTENZA 50 ton. POSIZIONATI SUL PIANO MOBILE - MOVIMENTAZIONE STAMPO AUTOMATIZZATO COMPLETO DI BLOCCAGGIO STAMPI IDRAULICO, OPERAZIONE SCARICO/CARICO STAMPI EFFETTUABILE IN MASSIMO 5 MINUTI CON STAMPI GIÀ POSIZIONATI - POTENZA TOTALE DEI MOTORI INSTALLATA CIRCA 300kW - TUTTI I MOTORI MONTATI SONO DOTATI DI INVERTER CHE PERMETTONO UN RISPARMIO ENERGETICO FINO AL 50%.

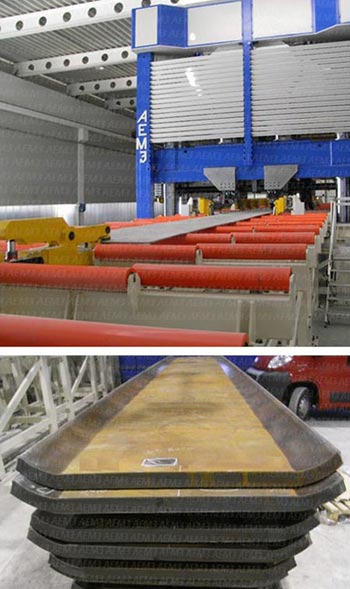

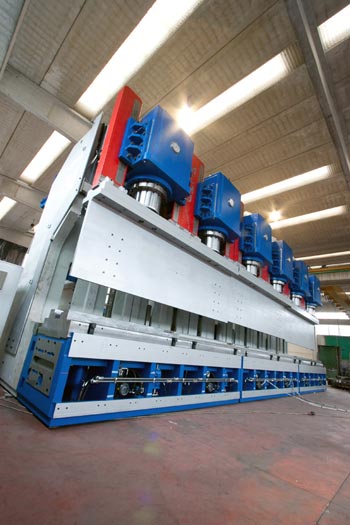

PRESSA PIEGATRICE 4200 tonnellate - IMPIANTO A DISEGNO SPECIALE.
PRESSA A "COLLO DI CIGNO" - LUNGHEZZA PIEGA 13.000 mm. - LUNGHEZZA MACCHINA 14.000 mm. - ALTEZZA MACCHINA 6.000 mm. - PRECISIONE DI PIEGATURA INCOMPARABILE! - PRESSA PIEGASCHIACCIA - PRESSA PIEGATRICE DI GRANDI DIMENSIONI - PRESSA PIEGATRICE SINCRONIZZATA.
PRESSA PER ESEGUIRE CONTEMPORANEAMENTE 2 PIEGHE - IDEALE PER PIEGA DI INVITO SU TUBI.
DIAMETRI TUBI DA 10”3/4 (LARGHEZZA LAMIERA 858 mm.) A D.48” (LARGHEZZA LAMIERA 3830 mm.) E SPESSORE FINO A 60 mm. - QUESTO PRINCIPIO DI PIEGATURA PERMETTE SI DIMEZZARE I TEMPI DI LAVORO!!! - PRESSA A “4 COLONNE” - POTENZA 3000 ton. (N°2 CILINDRI DA 1500 ton./CAD) - LUCE FRA LE COLONNE 4100x600 mm. - LUCE FRA I PIANI APERTI 1500 mm. - CORSA DEI CILINDRI OLEODINAMICI 450 mm. - VELOCITA’ DISCESA / SALITA 200 mm/sec - VELOCITA’ LAVORO ALLA MAX POTENZA 10 mm/sec - COMANDO DELLA PRESSA AD ELETTRODISTRIBUTORE CON SISTEMA D’AUTOAPPRENDIMENTO - COMPLETA DI SALVATAGGIO RICETTE, CICLI TOTALI, CICLI PARZIALI.

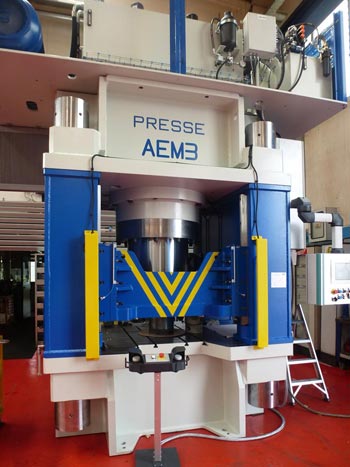

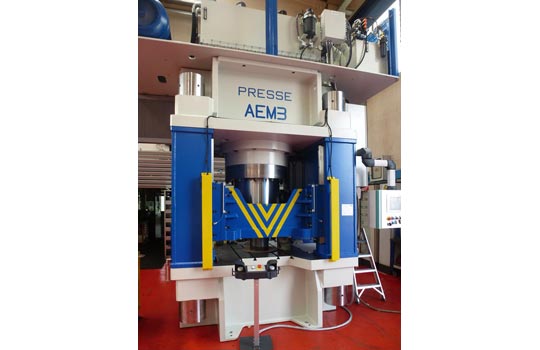

PRESSA PER FORGIATURA
Potenza 800Tonn - Luce tra le spalle fronte pressa 1300 mm. - Luce laterale 900 mm. - Dimensione verticale tra i piani aperti 800 mm. - Corsa cilindro 600 mm.

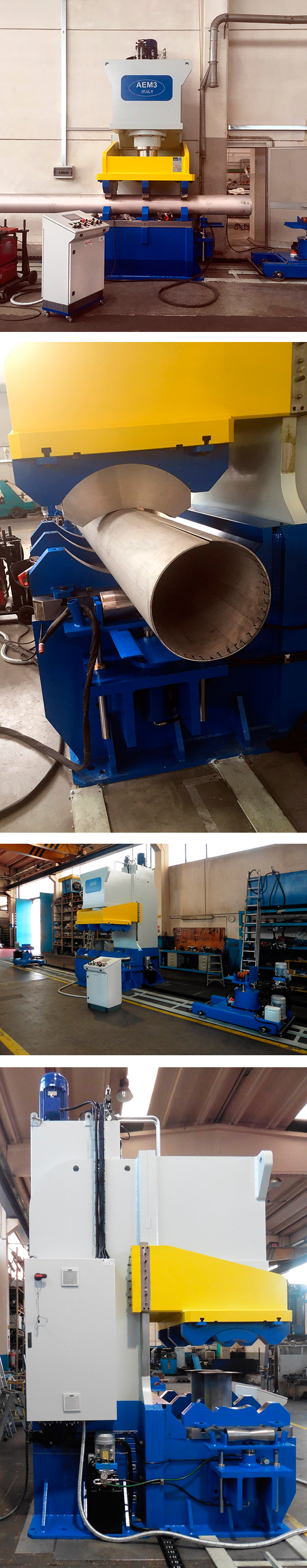

IMPIANTO CALIBRAZIONE TUBI.
PRESSA A “SPALLE CHIUSE” CON GUIDE “PRISMATICHE” - PRESSA OLEODINAMICA MOTORIZZATA A DUE VELOCITA' CON SCAMBIO AUTOMATICO - POTENZA 2500 ton. LUCE 2000X2000 mm. - LUCE FRA I PIANI APERTI 2000 mm. - CORSA DEL CILINDRO 1100 mm. - VELOCITA' 200/50/10/5 mm/sec. - COMPLETA DI PISTONI ESTRATTORI OLEODINAMICI DA 20 ton. CORSA 650 mm. - ESTRATTORI CON SELLE NELLA PARTE INFERIORE DA 40 ton. - CORSA 550 mm.

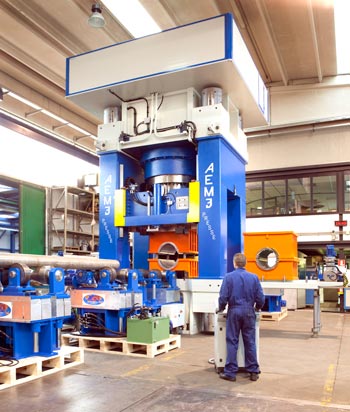

IMPIANTO FORMATURA TUBI E CURVE A CALDO.
POTENZA 1500 ton. - LUCE COLONNE LATO OPERATORE 2500 mm. - LUCE COLONNE LATO LATERALE 600 mm. - COLONNE DIAMETRO 400 mm. - LUCE FRA I PIANI APERTI 2600 mm. - CORSA DEL PISTONE 1800 mm. VELOCITA' SALITA DISCESA 100 mm/sec - VELOCITA' DI LAVORO 15 mm/sec - POTENZA TOTALE MOTORI INSTALLATI 200KW - PRESSA COMPLETA DI PREMILAMIERA DA 250 ton. - CORSA DEL PISTONE PREMILAMIERA 2300 mm. - PRESSA COMPLETA DI PIANO BOLSTER DA 830X1350X110 mm. - IMPIANTO CON AUTOAPPRENDIMENTO CON SALVATAGGIO RICETTE ED ALTRI ACCESORI - COMANDO A PULSANTIERA BIMANUALE - BARRIERE DI PROTEZIONE DI LIVELLO IV SU LATOOPERATORE E POSTERIORE - PROTEZIONE FISSA IN RETE SUI RESTANTI LATI PRESSA.
IMPIANTO PRESSA FORMATURA TUBI.
PRESSA A “SPALLE CHIUSE” CON GUIDE “PRISMATICHE” - UTILIZZATA PER PRODUZIONE DI TUBI SALDATI IN ACCIAIO INOX DUPLEX E SUPER DUPLEX FINO AD UNO SPESSORE DI 60 mm. - POTENZA 3500 ton. - LUCE ANTERIORE (LATO OPERATORE) 2.250 mm. - LUCE IN PROFONDITA’ (LATO LATERALE) 1.500 mm. - LUCE CILINDRO APERTO – PIANO DI LAVORO 2.000 mm. - VEL. 200/10/200 mm/sec -PRESSA CON GUIDE DI SCORRIMENTO - COMPLETA DI N° 02 CILINDRI DA 200 ton. CORSA 600 mm. PER LA RADDRIZZATURA DEL TUBO IN LAVORAZIONE - COMPLETA DI N° 04 CILINDRI DA 20 ton. CORSA 650 mm. PER ROTAZIONE E LO SCORRIMENTO DEL TUBO IN LAVORAZIONE - COMPLETA DI N° 02 CILINDRI DA 20 ton. CORSA 650 mm. PER ESTRAZIONE DEL TUBO IN LAVORAZIONE POSIZIONATI SUL PIANO MOBILE - COMPLETA DI CARICO/SCARICO STAMPO -IMPIANTO CON AUTOAPPRENDIMENTO CON SALVATAGGIO RICETTE E ALTRI ACCESSORI CON COMANDO A PULSANTIERA BIMANUALE - BARRIERE DI PROTEZIONE DI LIVELLO IV SU LATO OPERATORE E LATO POSTERIORE CON PROTEZIONE FISSA IN RETE SUI RESTANTI LATI PRESSA.

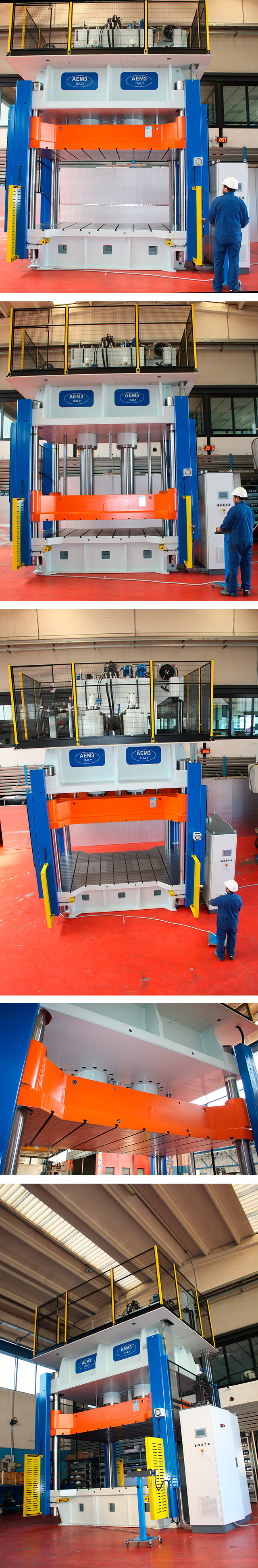

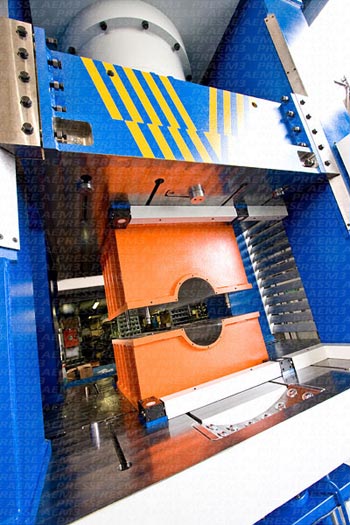

PRESSA DI FORMATURA.
PRESSA A “4 COLONNE” - POTENZA 2000 ton. - LUCE 2000x2000x1800 mm. - CORSA DEL CILINDRO 1100 mm. - VEL. 200/50/10-5/200 mm/sec - REGOLAZIONE ELETTRONICA DELLA VELOCITA’ DI LAVORO -COMPLETA DI N° 08 ESTRATTORI SUPERIORI ED INFERIORI DA 20 ton. CORSA 100 mm. - IMPIANTO CON AUTOAPPRENDIMENTO - SALVATAGGIO RICETTE E ALTRI ACCESSORI - COMANDO A PULSANTIERA BIMANUALE - BARRIERE DI PROTEZIONE DI LIVELLO IV SU LATO OPERATORE E LATO POSTERIORE OPERATORE CON PROTEZIONE FISSA IN RETE SUI RESTANTI LATI PRESSA - PRESSA CON CUSCINO PREMILAMIERA SUPERIORE.
