PRESSA
- POTENZA 600 Tonn
- LUCE ORIZZONTALE TRA I MONTANTI 1900 mm.
- CORSA CILINDRO DI PRESSATA 700 mm.
- LUCE VERTICALE MASSIMA TRA PIANO INFERIORE E PIANO MOBILE 1200 mm.
- LUCE VERTICALE MINIMA TRA PIANO INFERIORE E PIANO MOBILE 500 mm.
- DIMENSIONI TAVOLA MOBILE 1600X1200 mm.
- DIMENSIONI TAVOLA FISSA 1800X1200 mm.
- VELOCITA' DI DISCESA RAPIDA 200 mm./sec.
- VELOCITA' DI SALITA RAPIDA 200 mm./sec.
- VELOCITA' DI LAVORO 22/15 mm./sec.

PREMILAMIERA
- POTENZA 200 Tonn
- CORSA 300 mm.
- DIMENSIONI PIANO PORTACANDELE 1500X1000 mm.

DATI IMPIANTO
- POTENZA ELETTRICA INSTALLATA 60 Kw
- QUANTITA' OLIO 2000 Lt.
- PESO TOTALE 52000 Kg.

• LA PARTICOLARITÀ DI QUESTA PRESSA È CHE SALE DAL BASSO VERSO L’ALTO E LE SUE DIMENSIONI SONO LE SEGUENTI:
• POTENZA 100TON
• LUCE FRA LE COLONNE 2300X1300MM
• LUCE FRA I PIANI APERTI 1200MM
• LUCE FRA I PIANI CHIUSI 150MM
• CORSA DEL PISTONE 600MM
• QUESTA PRESSA HA LA POSSIBILITÀ DI SPOSTARE IL PIANO SUPERIORE IN DIVERSI ALTEZZE FINO AD UN MASSIMO DI 5 FORI DI DISTANZA 150MM QUINDI PORTANDO LA LUCE FRA I PIANI APERTI MINIMA A 750MM ANZICHÉ 1200MM
• VELOCITÀ DI SALITA / DISCESA 350MM/SEC
• VELOCITÀ DI LAVORO 25MM/SEC
• DIMENSIONI D’INGOMBRO 3000X4500X3100MM (LARGHEZZA X PROFONDITÀ X ALTEZZA)
• PESO 15.000KG

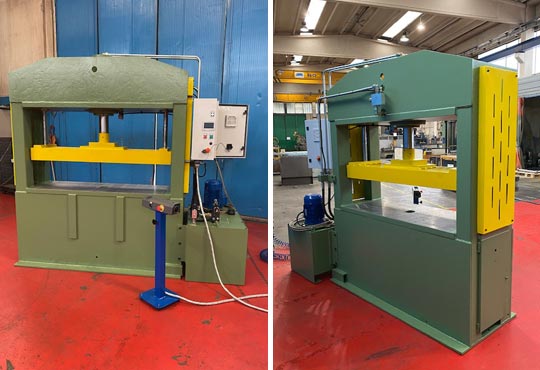

• Potenza 200Ton
• Luce fra le spalle lato operatore 1520mm
• Luce fra le spalle lateralmente 510mm
• Luce verticale fra i piani aperti con piastra montata (modificabile tramite cilindri oleodinamici di sollevamento posti sotto il bancale): posizione 1 circa 940 mm posizione 2 circa 740 mm posizione 3 circa 540 mm
• Luce verticale fra i piani aperti senza piastra montata circa 1020mm
• Corsa del pistone 500mm
• Velocità di discesa/salita circa 28 mm/sec
• Velocità di lavoro circa 3 mm/sec
• Dimensione piastra inferiore 1490x740mm
• Serbatoio con portata di circa 200Lt
• Peso approssimativo Kg. 5.000

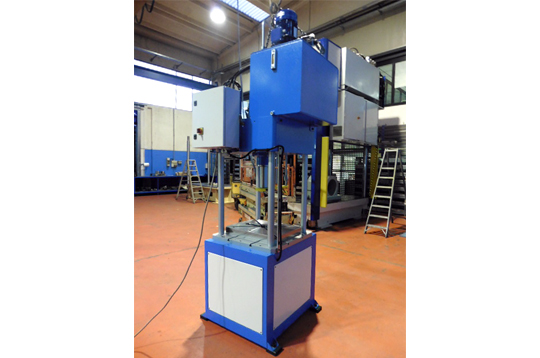

• Potenza 60Ton a “Tavola guidata”
• Luce fra le spalle lato operatore 1550 mm
• Luce fra i piani aperti circa 490mm
• Corsa del pistone circa 350mm
• Velocità di discesa 40mm/sec
• Velocità di lavoro 3mm/sec
• Piano inferiore da 1500x600mm dotato di: N° 37 fori da M10 N° 18 fori da M16 Foro passante centrale diam. 100mm
• Piano mobile da 1500x400mm dotato di N° 10 fori da M16
• Piano mobile guidato su n° 02 colonne di guida
• Serbatoio con portata di circa 250Lt
• Pressa dotata di impianto elettrico con PLC “Schneider” e Touch Screen marca “Proface” in grado di impostare quota alta / bassa pressa, impostare pressione pressa, visualizzazione quota reale, visualizzazione pressione reale
• Ciclo manuale, automatico
• Impianto elettrico e impianto oleodinamico totalmente nuovi
• Dimensioni d’ingombro pressa approssimative 2.700x1.000x2.350mm ( Larghezza x Profondità x Altezza)
• Peso approssimativo Kg. 3.000

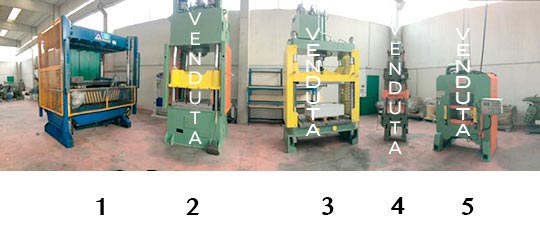

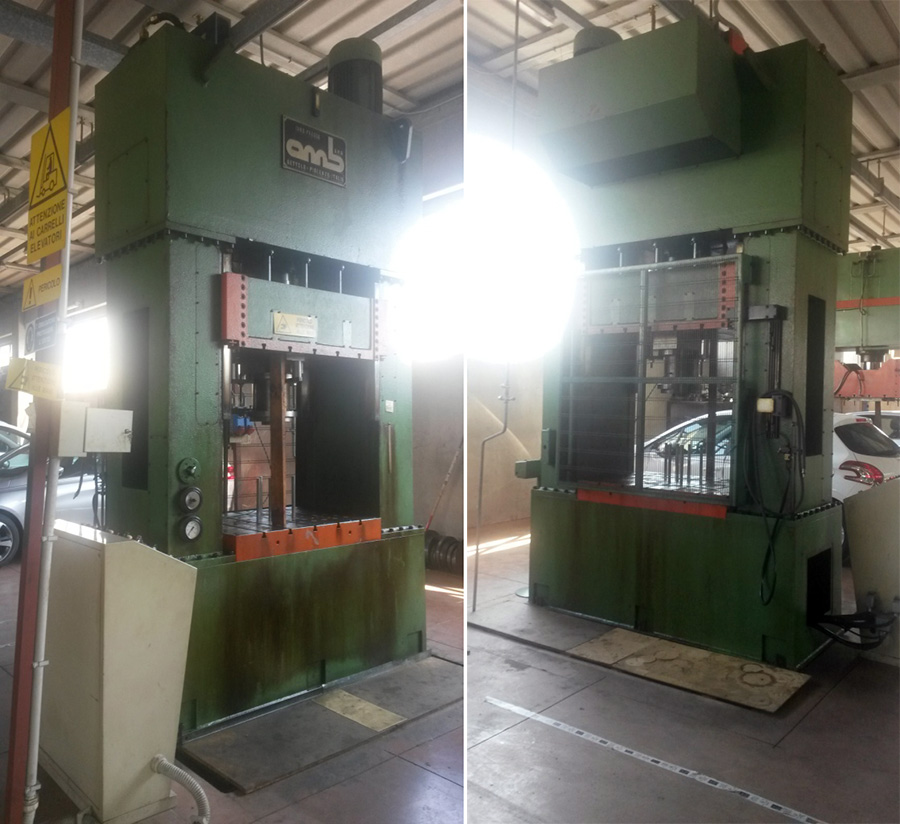

1) “4 Colonne” Potenza 100Ton luce 2300x1400x700/1300mm (matr. 16018)

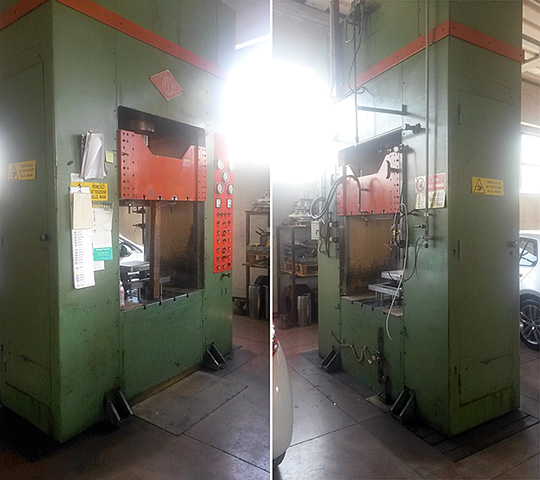

2) “4 Colonne” Potenza 250Ton luce 1100x1200x1000mm corsa 700mm con predisposizione per premi lamiera da 100Ton corsa 200mm
3) “4 Colonne” Potenza 100Ton luce 1500x900x1200mm corsa 700mm (Sito AEM3 – Usato aem3 3)

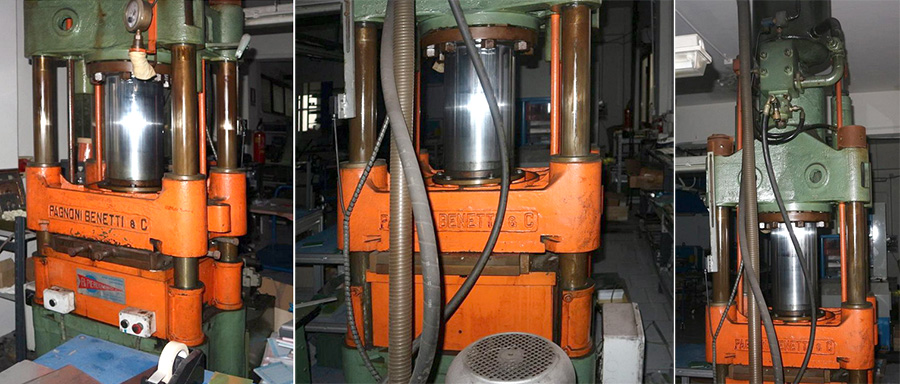

4) “4 Colonne” Potenza 200Ton luce 500x500x700mm corsa 250mm (sito AEM3 – Usato 04062018)
5) “Monolitica” potenza 500Ton luce 650x600x260mm corsa 200mm (sito AEM3 – Usato 05062018)

- PRESSA “4 COLONNE”
- POTENZA 30TON
- LUCE FRA LE COLONNE 1000x1000MM
-LUCE FRA I PIANI APERTI 1000MM
- CORSA DEL PISTONE 700MM
- VELOCITÀ DI DISCESA 100MM/SEC
- VELOCITÀ DI LAVORO 3MM/SEC
- VELOCITÀ DI RITORNO 100MM/SEC
- BARRIERE OTTICHE SU LATIO OPERATORE E PROTEZIONE FISSA IN RETE SUI RESTANTI LATI PRESSA
- PRESSA DOTATA DI SISTEMA PLC MARCA TELEMECANIQUE E TOUCH SCREEN MARCA PHOENIX
- IMPIANTO OLEODINAMICO MARCA REXROTH
- MOTORE ELETTRICO DA 7,5kW
- DIMENSIONI D’INGOMBRO 2.200x1.800x2.800MM
- PESO 4.500Kg

-

• POTENZA 30TON
• LUCE FRA LE COLONNE 650X400MM
• LUCE FRA STELO PISTONE E PIANO FISSO INFERIORE 500MM
• CORSA DEL PISTONE 300MM
• PIANO INFERIORE DOTATO DI FORO CENTRALE DA DIAM. 90 CON TAPPO
• COMANDO DELLA PRESSA A DISTRIBUTORE MANUALE + PULSANTE
• VELOCITÀ DI DISCESA 28MM/SEC
• VELOCITÀ DI LAVORO 2MM/SEC
• VELOCITÀ DI RITORNO 28MM/SEC

PRESSA DOTATA ANCHE D’ESCLUSIONE IMMEDIATA DELLA VELOCITÀ DI AVVICINAMENTO E DI POTER FAR FUNZIONARE LA PRESSA SOLAMENTE IN VELOCITÀ DI LAVORO TRAMITE SELETTORE POSTO SUL QUADRO ELETTRICO

PRESSA
- POTENZA DI SPINTA 300 Tonn
- POTENZA ELETTRICA TOTALE INSTALLATA 30+30 Kw
- LUCE LATO OPERATORE 3000 mm.
- LUCE LATERALE 1300 mm.
- LUCE VERTICALE CON PRESSA COMPLETAMENTE APERTA 1300 mm.
- LUCE VERTICALE CON PRESSA COMPLETAMENTE CHIUSA 300 mm.
- DIMENSIONI AREA DI LAVORO 3000X1700 mm.
- CORSA DEI CILINDRI 1000 mm.
- ALTEZZA PIANO DI LAVORO 900 mm.
- INGOMBRO PRESSA 4000X2300 mm. ALTEZZA 5500 mm.
- VELOCITA' DI DISCESA RAPIDA 200 mm./sec.
- VELOCITA' DI LAVORO ALLA MASSIMA POTENZA 5 mm./sec.
- VELOCITA' DI SALITA RAPIDA 200 mm./sec.

PRESSA CONCEPITA CON UN SISTEMA DI IMPIANTISTICA OLEODINAMICA ED ELETTRICA CON ASSERVIMENTI E MOTORI AD INVERTER A CONTROLLO VETTORIALE PER CONTENIMENTO ENERGETICO

RISPARMIO ENERGETICO FINO AL 40%

PRESSA IN FASE DI ULTIMAZIONE

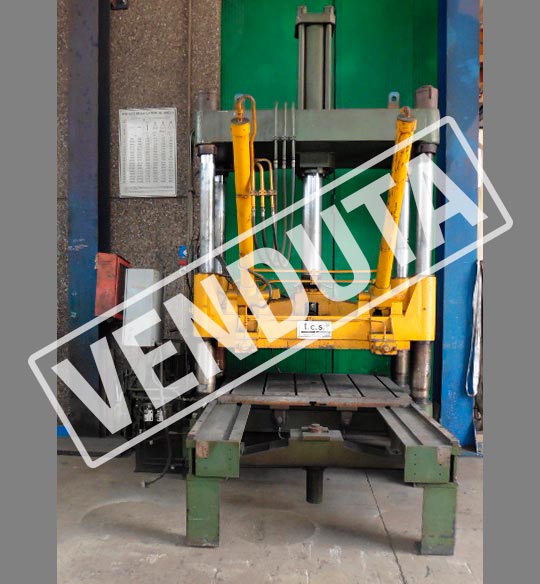

- POTENZA DI SPINTA 50 Tonn
- CORSA DEL CILINDRO OLEODINAMICO 800 mm.
- LUCE ANTERIORE TRA LE COLONNE 1550 mm.
- LUCE LATERALE TRA LE COLONNE 700 mm.
- LUCE VERTICALE MASSIMA 1200 mm.
- PIANO DI LAVORO 1500x950 mm.
- VELOCITA' DI DISCESA 150 mm./sec.
- VELOCITA' DI LAVORO 7,5 mm./sec.
- VELOCITA' DI SALITA 150 mm./sec.
- DIMENSIONI INGOMBRO 2700x2400 mm. ALTEZZA 4300 mm.

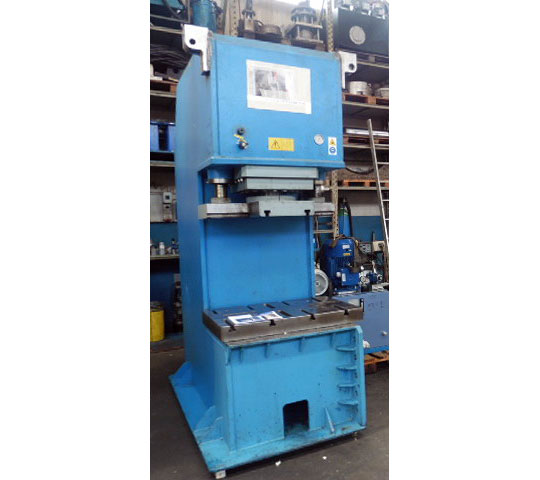

- POTENZA CILINDRO 150 tonn.
- CORSA CILINDRO 500 mm.
- INCAVO DA CENTRO PISTONE 350 mm.
- LUCE TAVOLA PIANO SUPERIORE 650 mm.
- DIMENSIONI TAVOLA INFERIORE 900x600 mm.
- DIMENSIONI TAVOLA SUPERIORE 830x400 mm.
- ALTEZZA TOTALE 2700 mm.
- LARGHEZZA TOTALE 3200 mm.
- PROFONDITA’ TOTALE 2100 mm.
- PESO TOTALE 8150 Kg.
- QUANTITA’ OLIO CENTRALINA 180 Lt.
- POTENZA INSTALLATA 11 Kw
- VELOCITA’ DI AVVICINAMENTO ATTUALE 25 mm./sec.
- VELOCITA’ DI AVVICINAMENTO CON APPLICAZIONE DI BARRIERE FOTOELETTRICHE 50-150 mm./sec.
- VELOCITA’ DI LAVORO 4 mm./sec.

- CORSA DEL PISTONE mm. 800
- LUCE MASSIMA mm. 1100
- DIMENSIONE PIANO mm. 1300x800
- INGOMBRO mm. 2200x1600 h 4900
- PESO Kg. 20.000
- COMPRESO DI PREMILAMIERA

- DIMENSIONE PIANO mm. 1100x800
- CORSA DEL PISTONE mm. 800
- LUCE MASSIMA mm. 970
- INGOMBRO mm. 2400x1100 h 4330
- PESO Kg. 25.000
- COMPRESO DI PREMILAMIERA

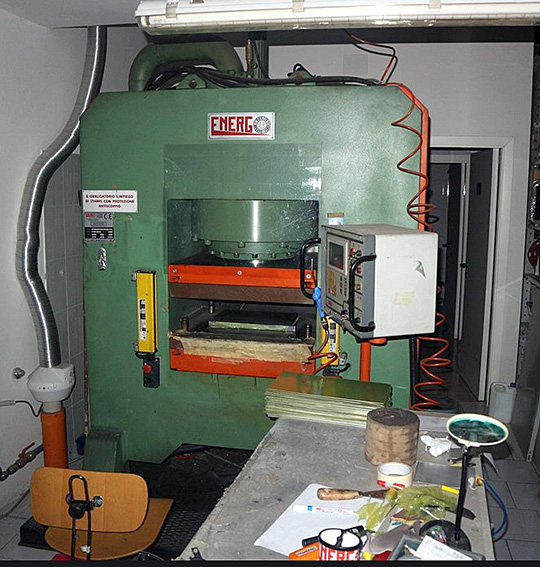

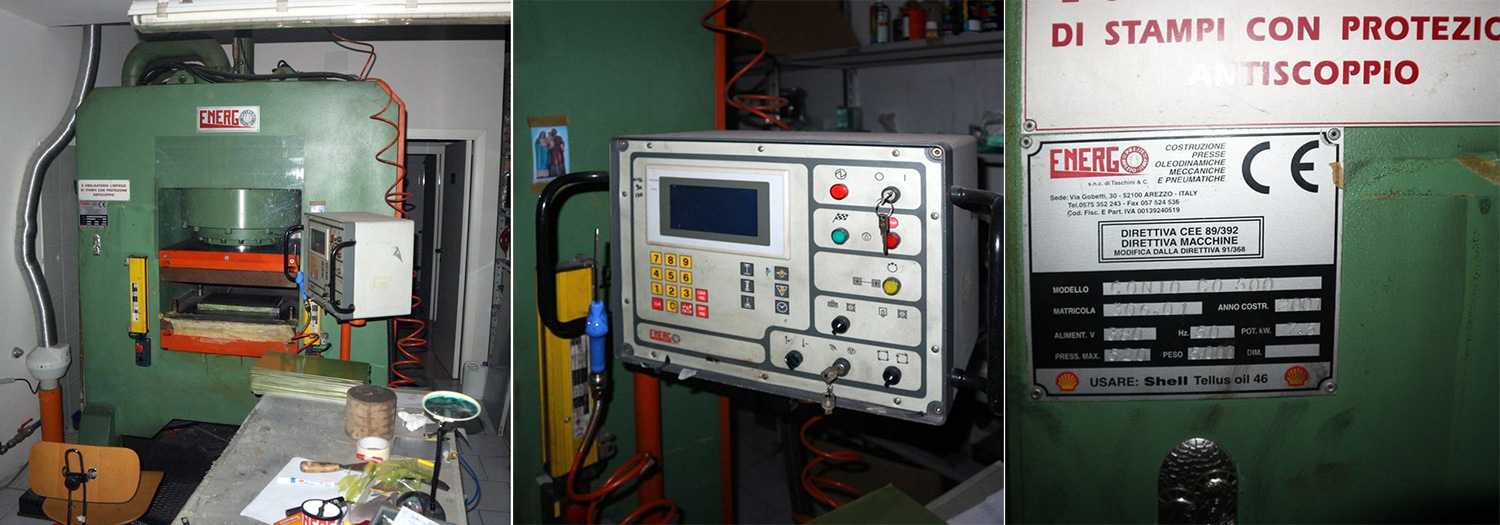

- POTENZA 500 tonn.
- LUNGHEZZA DELLA TAVOLA mm. 600
- LARGHEZZA DELLA TAVOLA mm. 600
- CORSA SLITTA mm. 250
- PASSAGGIO TRA I MONTANTI mm. 350
- DIMENSIONI mm. 860x1400 h 2560
- PESO Kg. 5000

- DIMENSIONE PIANO mm. 1450x1170
- CORSA DEL PISTONE mm. 800
- LUCE MASSIMA mm. 1200
- INGOMBRO mm. 2700x2400 h 4300
- PIANO INFERIORE ESTRAIBILE ANTERIORMENTE
- PIANO POSTERIORE RIBALTABILE POSTERIORMENTE

- FORZA di SPINTA tonn. 40 - 400
- LUCE UTILE tra le SPALLE mm. 1900
- LUCE tra i PIANI APERTI mm. 1200
- CORSA del PIANO MOBILE mm. 700
- PIANO LAVORO MOBILE mm. 1600x1200
- PIANO LAVORO INFERIORE mm. 1800x1200
- VELOCITA' in CHIUSURA mm./sec. 300
- VELOCITA' in APERTURA mm./sec. 230
- VELOCITA' di LAVORO REGOLABILE mm./sec. 15 - 22

CARATTERISTICHE ESTRATTORE PREMI LAMIERA:
- POTENZA SPINTA tonn. 200
- CORSA mm. 300
- DIMENSIONE PIANO PREMILAMIERA mm. 1500X1000

- FORZA di SPINTA tonn. 50 - 500
- LUCE UTILE tra le SPALLE mm. 855
- LUCE UTILE tra le SPALLE LATERALI mm. 1320
- LUCE tra i PIANI APERTI mm. 1010
- CORSA del PIANO MOBILE mm. 700
- PIANO LAVORO da TERRA mm. 1100
- VELOCITA' in CHIUSURA/APERTURA mm./sec. 200
- VELOCITA' di LAVORO REGOLABILE mm./sec. 5 - 10

CARATTERISTICHE ESTRATTORE PREMI LAMIERA:
- POTENZA SPINTA tonn. 40
- CORSA mm. 200

- FORZA di SPINTA tonn.300
- LUCE UTILE tra le SPALLE mm. 2500
- LUCE tra i PIANI APERTI mm. 1000
- CORSA del PIANO MOBILE mm. 500
- PIANO LAVORO da TERRA mm. 1000
- VELOCITA' in CHIUSURA/APERTURA mm./sec. 28
- VELOCITA' di LAVORO REGOLABILE mm./sec. 3

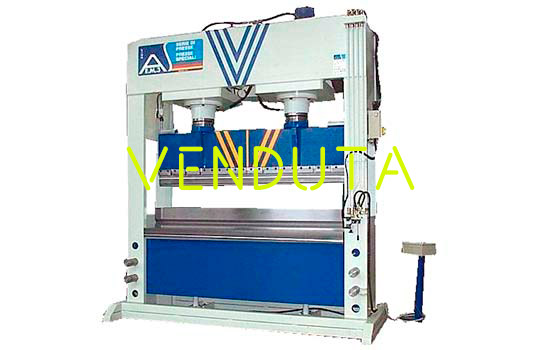

Comando della pressa a distributore manuale + pulsante e completa di n° 02 finecorsa regolabili nei due sensi salita/discesa.
Completa anche di lama da 1000 mm. per piegare lamiere fino ad uno spessore di 10 mm. delle ns. standard.
Sollevamento del bancale oleodinamico tramite distributore a leva manuale posto sotto il quadro elettrico di comando della pressa.

- FORZA di SPINTA tonn.260
- LUCE ANTERIORE UTILE tra le COLONNE mm. 2700
- LUCE LATERALE UTILE tra le COLONNE mm. 1200
- LUCE tra i PIANI APERTI mm. 1700
- CORSA del PIANO MOBILE mm. 1000
- VELOCITA' in CHIUSURA/APERTURA mm./sec. 250
- VELOCITA' di LAVORO REGOLABILE mm./sec. 10
- ALTEZZA PIANO di LAVORO da TERRA mm. 650/850

La pressa dispone di ciclo manuale e di ciclo automatico, e è dotata di pannello di comando con dati impostabili da tastiera e visualizzati e leggibili mediante un display a cristalli liquidi di facile lettura, controllore PC.

OPTIONAL A RICHIESTA:
La pressa può essere predisposta di un cuscino premi lamiera che consente:
- In fase di lavoro come cuscino premilamiera una forza di contrasto regolabile di 50 tonn. massimo con corsa di 100 mm.
- In fase di lavoro come estrattore una forza di spinta regolabile di massimo 50 tonn.

- FORZA di SPINTA tonn. 150
- CORSA del PIANO MOBILE mm. 500
- VELOCITA' in CHIUSURA/APERTURA mm./sec. 25
- VELOCITA' di LAVORO REGOLABILE mm./sec. 4

- SPINTA tonn. 1500
- NUMERO PISTONI 1
- PRESSIONE MASSIMA D'ESERCIZIO bar 245
- DIMENSIONI PIANO X-Y mm.1.100X1.235
- DIMENSIONI MAZZA X-Y mm. 1.200x1.360
- NUMERO GUIDA 4
- CORSA 700
- LUCE al PUNTO MORTO SUPERIORE mm. 1.400
- LUCE al PUNTO MORTO INFERIORE mm. 700
- DIMENSIONI FINESTRA mm. 410x700
- VELOCITA' MASSIMA di CHIUSURA RAPIDA TAVOLA MOBILE SUPERIORE mm./sec. 300
- VELOCITA' di PRESSATURA REGOLABILE mm./sec.18,6/6,23
- VELOCITA' MASSIMA di APERTURA RAPIDA TAVOLA MOBILE SUPERIORE mm./sec. 300
- NUMERO MOTORI 3
- POTENZA dei MOTORI ELETTRICI INSTALLATA n°2 da Kw 55 + n°1 da Kw 9
- PESO Kg. 46.000
- LARGHEZZA mm. 3.200
- PROFONDITA' mm. 3.000
- ALTEZZA mm. 6.500
- ALTEZZA DEL PIANO mm. 1.000

- POTENZA CILINDRO tonn. 1500
- CORSA CILINDRO mm. 650
- LUCE CILINDRO APERTO PIANO di LAVORO mm. 1650
- LUCE LATO OPERATORE mm. 1055
- LUCE LATO OPERATORE LATERALE mm. 855
- COMPLETA DI CILINDRI DI ASSERVIMENTO n°2 da ton. 20
- UTILIZZATA PER PRODUZIONI TUBI SALDATI

- LUCE fra le SPALLE LATO OPERATORE mm. 2100
- LUCE fra i PIANI APERTI mm. 5000
- CORSA del PISTONE mm. 3000
- VELOCITA' di SALITA / DISCESA mm./sec. 500
- VELOCITA' di LAVORO mm./sec. 60
- POTENZA TOTALE dei MOTORI INSTALLATI circa Kw 800 (n° 03x250 kw + n° 01x50 kw)
- PORTATA del SERBATOIO circa lt. 8.000
- DIMENSIONI d'INGOMBRO della PRESSA circa mm. 3.000 x 1.100 x 12.000 (Largh. x Prof. x Alt.)
- DIMENSIONI d'INGOMBRO del SERBATOIO circa mm. 5.000 x 2.500 x 2.800 (Largh. x Prof. x Alt.)

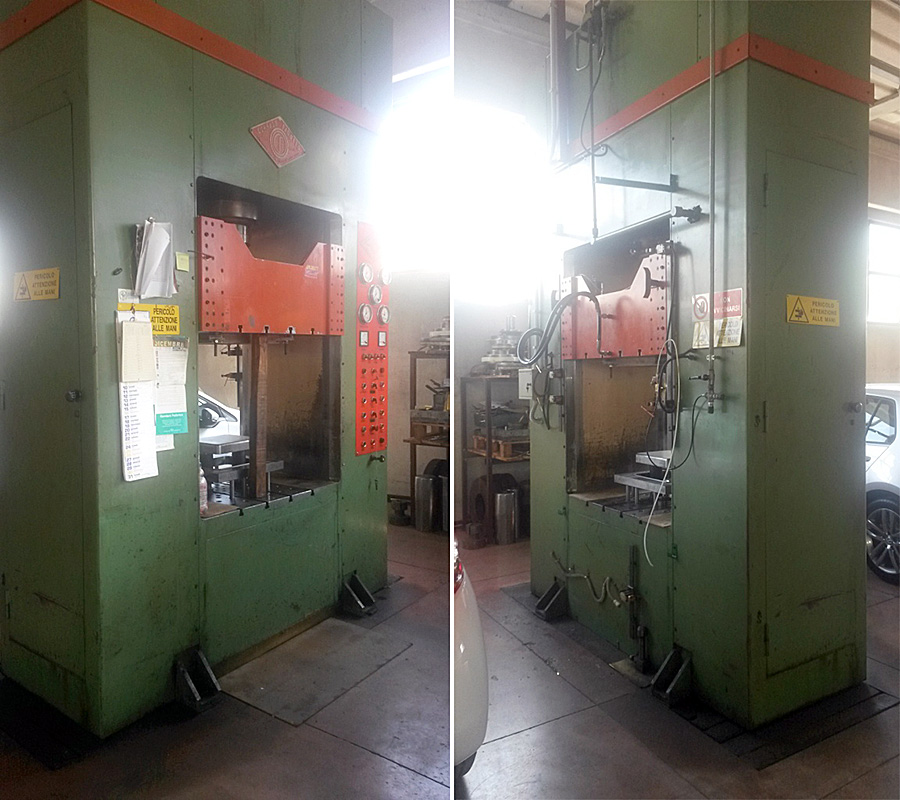

Pressa "LASKO" completamente revisionata. Pressa che sale dal basso verso l'alto
