PRESSE IDRAULICHE PRODUZIONE TUBI

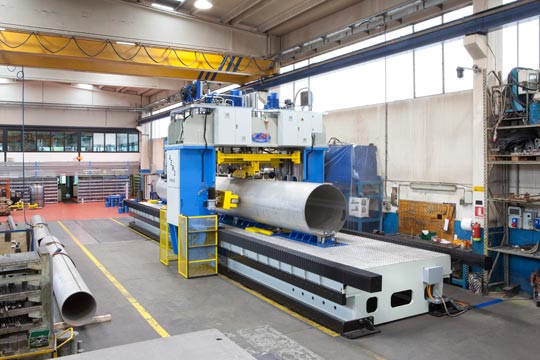

impianto pressa calibratrice per tubi saldati - AEM3

IMPIANTO PER SALDATURA A TRATTI/CONTINUO DI TUBI IN ACCIAIO INOX/DUPLEX/SUPER-DUPLEX.

DIAMETRI COMPRESI TRA 219.1 mm. e 1219.2 mm.
SPESSORI sino a: INOX 55 mm. - DUPLEX 45 mm. - SUPER-DUPLEX 35 mm.
LUNGHEZZE sino a 12 mt.
Montante scorrevole completo di n° 6 cilindri idraulici che permettono di chiudere i lembi del tubo e saldarli.
L’impianto è progettato per la lavorazione e il salvataggio dei cicli di lavoro per vari spessori di ogni diametro tubo.
L’impianto è completo di accessori che permettono la movimentazione dei tubi in completa autonomia, senza utilizzo di carroponti o gru esterne.
Completo di sistema di carico con centraggio automatico direttamente della pressa piegatrice.
La struttura pensata con il montante scorrevole permette il montaggio dell’impianto su un’area di circa 6 mt. x 15 mt.
impianto pressa calibratrice per tubi saldati - AEM3

IMPIANTO PRESSA CALIBRATRICE 4000 ton. CALIBRATURA TUBI SALDATI, ricavati da lamiera da diam. 168mm a diam. 1250mm - spessori da 10mm a 70mm in acciaio inox, duplex e superduplex.

POTENZA IN ESTRAZIONE 250 ton. - CARICO TUBO SU RULLIERA DI MOVIMENTAZIONE ANTERIORE E POSTERIORE - TRASLAZIONE E ROTAZIONE TUBO COMPLETAMENTE AUTOMATIZZATI SENZA L’AUSILIO DEL CARROPONTE - ESTRATTORI CON POTENZA 50 ton. POSIZIONATI SUL PIANO MOBILE - MOVIMENTAZIONE STAMPO AUTOMATIZZATO COMPLETO DI BLOCCAGGIO STAMPI IDRAULICO, OPERAZIONE SCARICO/CARICO STAMPI EFFETTUABILE IN MASSIMO 5 MINUTI CON STAMPI GIÀ POSIZIONATI - POTENZA TOTALE DEI MOTORI INSTALLATA CIRCA 300kW - TUTTI I MOTORI MONTATI SONO DOTATI DI INVERTER CHE PERMETTONO UN RISPARMIO ENERGETICO FINO AL 50%.
pressa per saldatura lamiera - AEM3

MACCHINA A PORTALE PER SALDATURA LAMIERE.

LUCE TRA I MONTANTI 2720 mm. - IDEALE PER SALDATURE DI LAMIERE DI VARIO SPESSORE E MATERIALE FINO AD UNA LUNGHEZZA DI 13.500 mm. (PERSONALIZZABILE). - PRESSE CON CILINDRO E SUPPORTO MOBILE - PRESSE CON COILS.

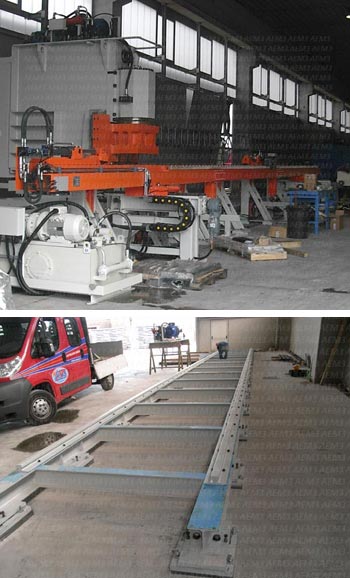

pressa per tubi su rotaia - AEM3

PRESSA PER ESEGUIRE UNA PIEGA

PRESSA MOBILE SU ROTAIA PER ESECUZIONE PRIMA PIEGA TUBO - POTENZA 800 ton. - IDEALE PER LAVORAZIONE TUBI DI LUNGHEZZA DA 6 mt. A 13 mt.
pressa piegatrice per tubi - AEM3

PRESSA PER ESEGUIRE CONTEMPORANEAMENTE 2 PIEGHE - IDEALE PER PIEGA DI INVITO SU TUBI.

DIAMETRI TUBI DA 10”3/4 (LARGHEZZA LAMIERA 858 mm.) A D.48” (LARGHEZZA LAMIERA 3830 mm.) E SPESSORE FINO A 60 mm. - QUESTO PRINCIPIO DI PIEGATURA PERMETTE SI DIMEZZARE I TEMPI DI LAVORO!!! - PRESSA A “4 COLONNE” - POTENZA 3000 ton. (N°2 CILINDRI DA 1500 ton./CAD) - LUCE FRA LE COLONNE 4100x600 mm. - LUCE FRA I PIANI APERTI 1500 mm. - CORSA DEI CILINDRI OLEODINAMICI 450 mm. - VELOCITA’ DISCESA / SALITA 200 mm/sec - VELOCITA’ LAVORO ALLA MAX POTENZA 10 mm/sec - COMANDO DELLA PRESSA AD ELETTRODISTRIBUTORE CON SISTEMA D’AUTOAPPRENDIMENTO - COMPLETA DI SALVATAGGIO RICETTE, CICLI TOTALI, CICLI PARZIALI.
pressa piegatrice 4200 tonnellate - AEM3

PRESSA PIEGATRICE 4200 tonnellate - IMPIANTO A DISEGNO SPECIALE.

PRESSA A "COLLO DI CIGNO" - LUNGHEZZA PIEGA 13.000 mm. - LUNGHEZZA MACCHINA 14.000 mm. - ALTEZZA MACCHINA 6.000 mm. - PRECISIONE DI PIEGATURA INCOMPARABILE! - PRESSA PIEGASCHIACCIA - PRESSA PIEGATRICE DI GRANDI DIMENSIONI - PRESSA PIEGATRICE SINCRONIZZATA.
impianto puntatura e precalibrazione tubi - AEM3

IMPIANTO PUNTATURA E PRECALIBRATURA TUBI.

PRESSA A “COLLO DI CIGNO” DA 300 ton.- DIAMETRO MAX DI 762 mm. (30") MINIMO 168 mm. (6-5/8") INCAVO 450 mm. - CORSA 350 mm. - VELOCITA' DI DISCESA/SALITA 28 mm/sec - VELOCITA' DI LAVORO 3 mm./sec - PRESSA DOTATA DI PLC SIEMENS.
impianto saldatura tubi - AEM3

IMPIANTO SALDATURA TUBI.

PRESSE PER PUNTATURA - SALDATURA TUBI CON SPESSORI FINO A 50 mm. - UNA SERIE DI CILINDRI CON POTENZA 350 ton. PERMETTONO LA CHIUSURA DI TUBI DIAMETRO MINIMO 160 mm. DIAMETRO MASSIMO 750 mm. SPESSORE MASSIMO 50 mm. IN ACCIAIO INOX.
impianto piegatura tubi - AEM3

IMPIANTO PER PIEGATURA TUBI.

PRESSA A “SPALLE CHIUSE” CON GUIDE “PRISMATICHE” - POTENZA CILINDRO 1500 ton. - CORSA CILINDRO 800 mm. - LUCE CILINDRO APERTO PIANO DI LAVORO 1500 mm. - LUCE LATO OPERATORE 1470 mm. - LUCE LATO OPERATORE LATERALE 1050 mm. - COMPLETA DI CILINDRI DI ASSEWRVIMENTO NUMERO 8 DA 20 ton. E NUMERO 2 DA 200 ton. - UTILIZZATA PER PRODUZIONI DI TUBI SALDATI - COMPLETA DI CAMBIO STAMPO AUTOMATICO DA DUE LATI.

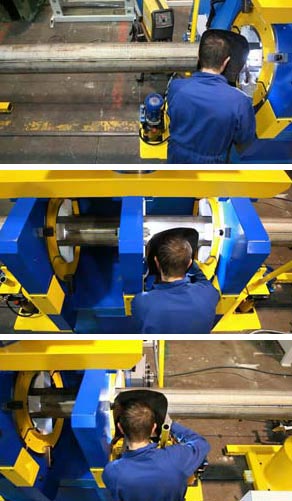

impianto puntatura e saldatura tubi - AEM3

PRESSA A RULLI PER PUNTATURA E SALDATURA TUBI DI BASSI SPESSORI.

IDEALE PER LAVORAZIONI DI TUBI AVENTI DIAMETRO MINIMO 200 mm., DIAMETRO MASSIMO 760 mm. E SPESSORE MASSIMO 4-6 mm. IN ACCIAIO INOX.

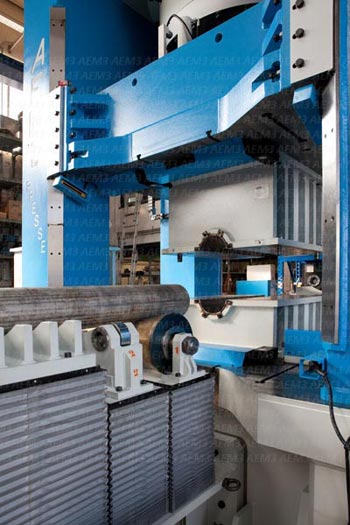

impianto calibratura tubi elevati spessori - AEM3

IMPIANTO PER CALIBRATURA TUBI DI ELEVATI SPESSORI.

POTENZA 3000 ton. - IDEALE PER LA CALIBRATURA DI TUBI CON DIAMETRO DA 168 mm. A 1220 mm. e LUNGHEZZA DA 6 mt. A 13 mt. - COMPLETA DI MOVIMENTAZIONE DEL TUBO DURANTE LA LAVORAZIONE.
stampi per presse tubi - AEM3

STAMPI PRESSA PER TUBI.

impianto per prova di tenuta tubi - AEM3

IMPIANTO PER PROVA DI TENUTA TUBI.

POTENZA 800 ton. - IDEALE PER PROVA DI RESISTENZA A PRESSIONE DELLE SALDATURE EFFETTUATE SUI TUBI DI GROSSI SPESSORI - FUNZIONAMENTO: UN IMPIANTO OLEODINAMICO - METTE IN PRESSIONE UN LIQUIDO (SOLITAMENTE ACQUA) ALL’INTERNO DEL TUBO (PRESSIONI FINO A 800-1000 bar), IL CILINDRO OLEODINAMICO CON POTENZA 800 ton. PERMETTE DI MANTENERE ALL’INTERNO DEL TUBO QUESTA PRESSIONE.
pressa piegatrice 4200 tonnellate - AEM3

IMPIANTO FORMATURA TUBI E CURVE A CALDO.

POTENZA 1500 ton. - LUCE COLONNE LATO OPERATORE 2500 mm. - LUCE COLONNE LATO LATERALE 600 mm. - COLONNE DIAMETRO 400 mm. - LUCE FRA I PIANI APERTI 2600 mm. - CORSA DEL PISTONE 1800 mm. VELOCITA' SALITA DISCESA 100 mm/sec - VELOCITA' DI LAVORO 15 mm/sec - POTENZA TOTALE MOTORI INSTALLATI 200KW - PRESSA COMPLETA DI PREMILAMIERA DA 250 ton. - CORSA DEL PISTONE PREMILAMIERA 2300 mm. - PRESSA COMPLETA DI PIANO BOLSTER DA 830X1350X110 mm. - IMPIANTO CON AUTOAPPRENDIMENTO CON SALVATAGGIO RICETTE ED ALTRI ACCESORI - COMANDO A PULSANTIERA BIMANUALE - BARRIERE DI PROTEZIONE DI LIVELLO IV SU LATOOPERATORE E POSTERIORE - PROTEZIONE FISSA IN RETE SUI RESTANTI LATI PRESSA.
